自從AMD推出Radeon HD 5000系列的顯示卡之後，NVIDIA卻一直無法推出新架構的產品，只能一直靠舊架構修改更名來應戰可以說是一直被苦苦壓打，市場上的聲勢也開始朝著AMD靠過去。不過在隔了半年多之後，NVIDIA總算推出GeForce GTX480、470以及465等多款顯示卡產品，全新的Fermi架構。只不過很多等不及的玩家早以投靠AMD的懷抱，而在這之後NVIDIA隨即推出了主打中階市場的GTX460以及GTS450試圖搶回龍頭的地位。不過AMD 又於今年美國時間 10 月 21 日發表，將推出繼承「ATI Radeon HD 5800」系列的第 2 代 DirectX 11 桌上型繪圖卡產品「AMD Radeon HD 6800」系列

本次受測對象技嘉科技 GV-R685D5-1GD & GV-R687D5-1GD-B

技嘉HD6850外盒包裝與前一代5800系列除了顏色以外大致相同

內附使用手冊，跟驅動光碟，往後使用者可以在AMD或技嘉官方網站下載到更新的驅動程式來最佳化顯示卡效能

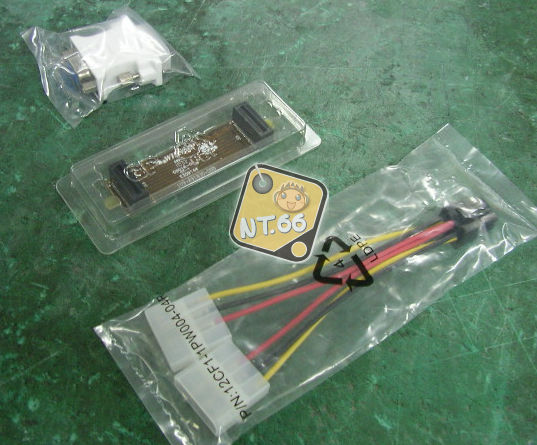

內附配件電源轉接線，橋接器，轉接頭。

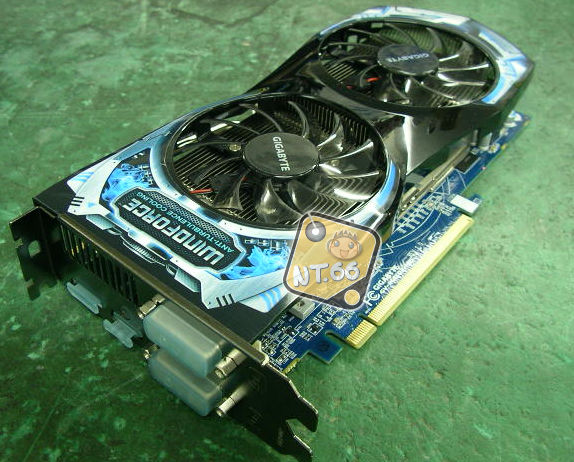

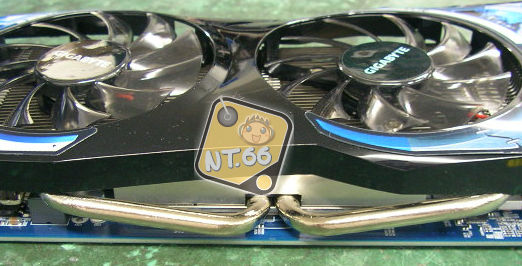

顯卡真面目技嘉專利的散熱器，雙風散，雙熱導管設計，有效的將顯示卡產生的廢熱帶走

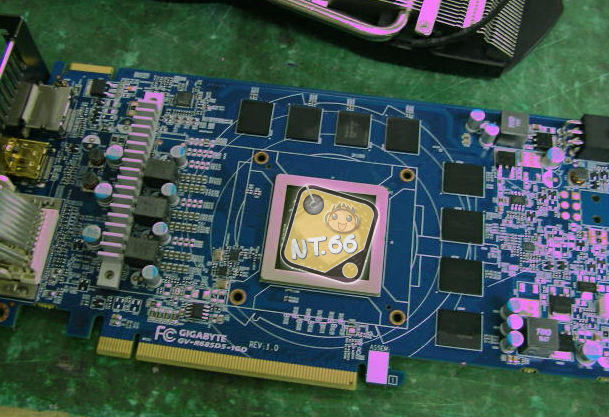

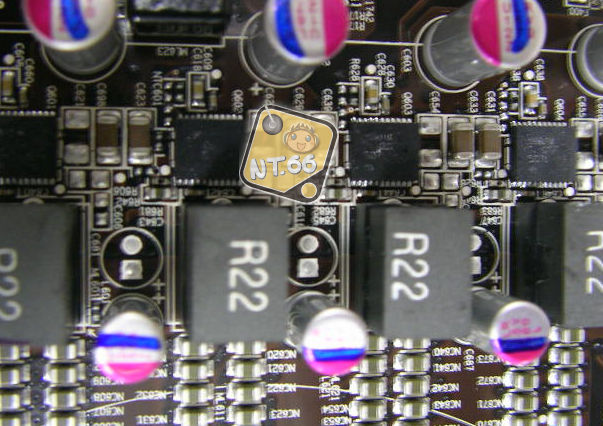

拆下風扇後顯示卡真面目6850為技嘉自製卡，PCB版本REV 1.0，固態電容，無噪電桿，在MOS地方也有散熱片

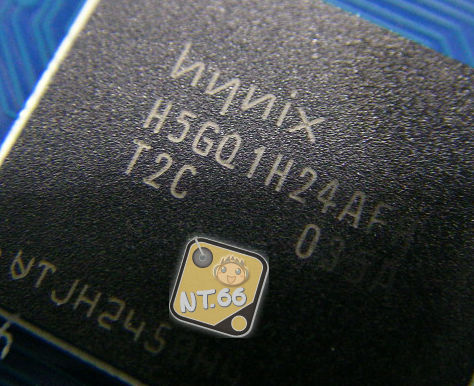

記憶體顆粒採用海力士顆粒的1G GDDR5

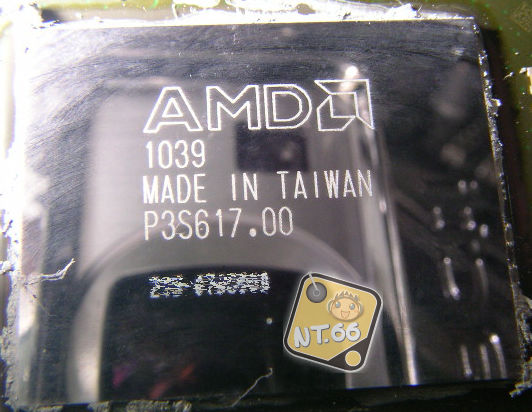

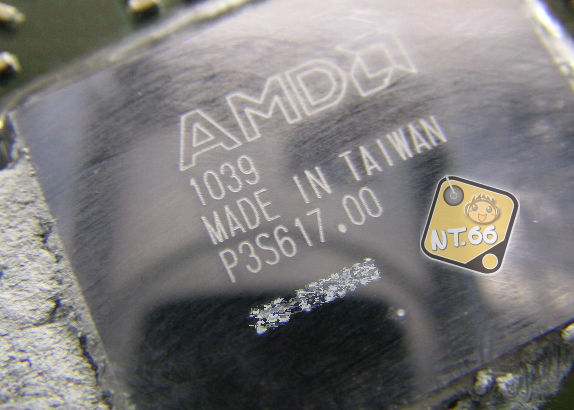

顯示晶片上打上AMD的LOGO已經不是ATI了，台灣代工。

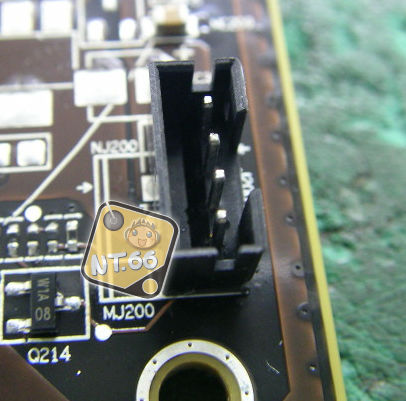

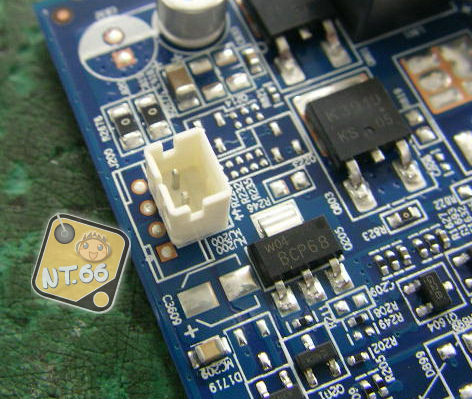

唯一美中不足的地方風扇電源只有2PIN，沒有pwm，沒有溫控也看不到轉速

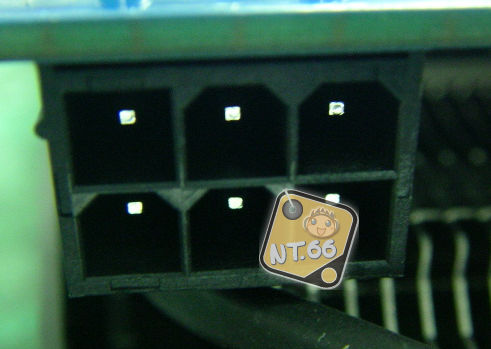

顯卡本身採用一個6PIN外接電源

Radeon HD 6850 核心時脈 775MHz，配備 960 組串流處理器，48 組材質貼圖單元，32 組 ROP 單元，可提供 1.5TFLOPs 運算效能與 37.2GTps 材質填充率，配備 1GB 256bit 4.0GHz GDDR5 記憶體，頻寬 128.0GBps，最大 / 閒置耗電量 127W / 19W。

高階的 Radeon HD 6870 核心時脈 900MHz，配備 1120 組串流處理器，56 組材質貼圖單元，32 組 ROP 單元，可提供 2.0TFLOPs 運算效能與 50.4GTps 材質填充率，配備 1GB 256bit 4.2GHz GDDR5 記憶體，頻寬 134.4GBps，最大 / 閒置耗電量 151W / 19W。

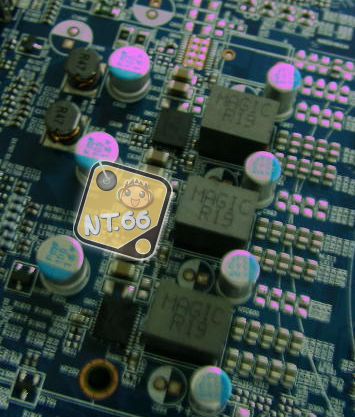

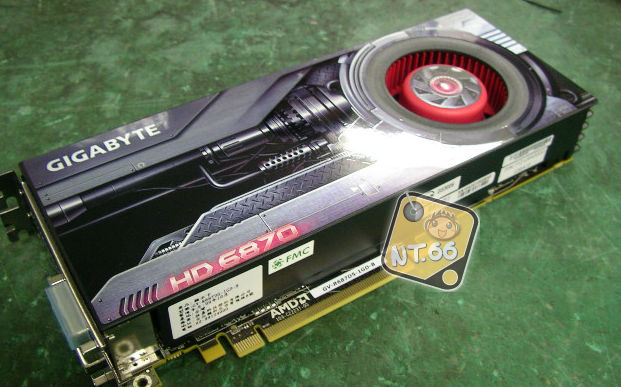

6870為公版卡，一樣固態電容，無噪電桿，在用料上更為謹慎

晶片一樣是台灣代工

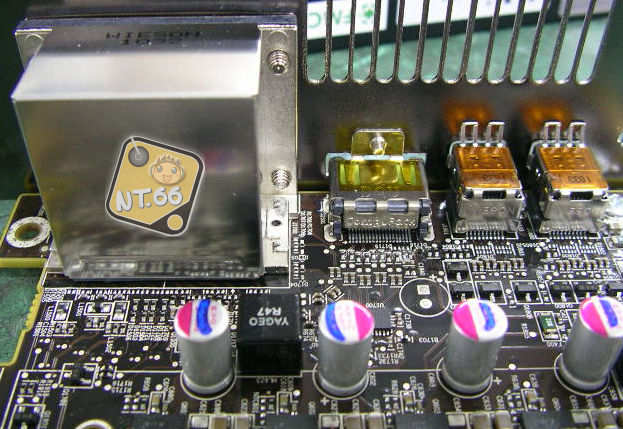

公版卡在端子輸出的地方都有做好防干擾，非常用心

風扇接頭4PIN具備pwm功能，不但有溫控，也可監控轉速

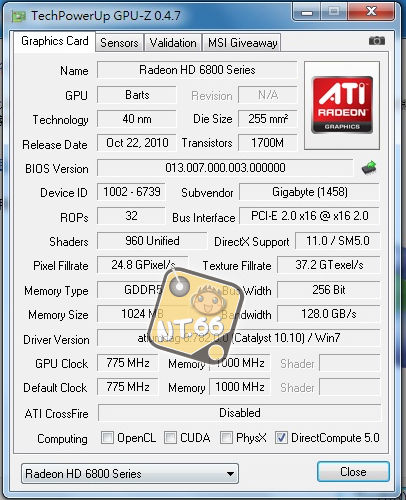

在GPU-Z底下可以看到6850代號Barts，40奈米製程，核心時脈775Mhz

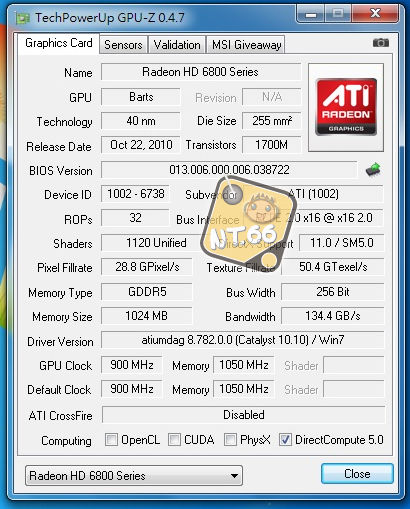

6870代號一樣Barts，一樣40奈米製程，核心時脈900Mhz

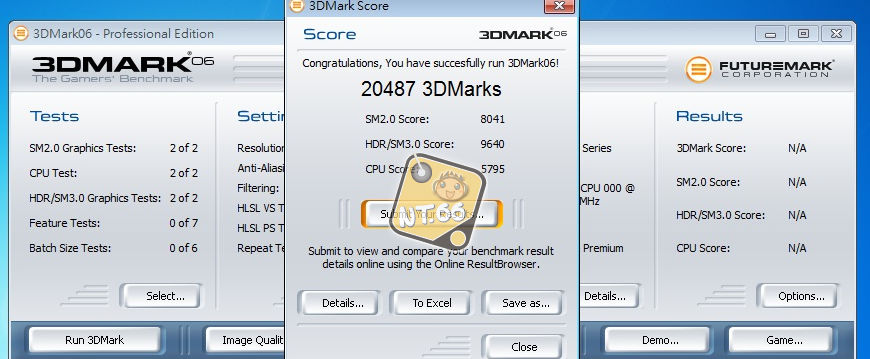

6850在3Dmark06測試的分數

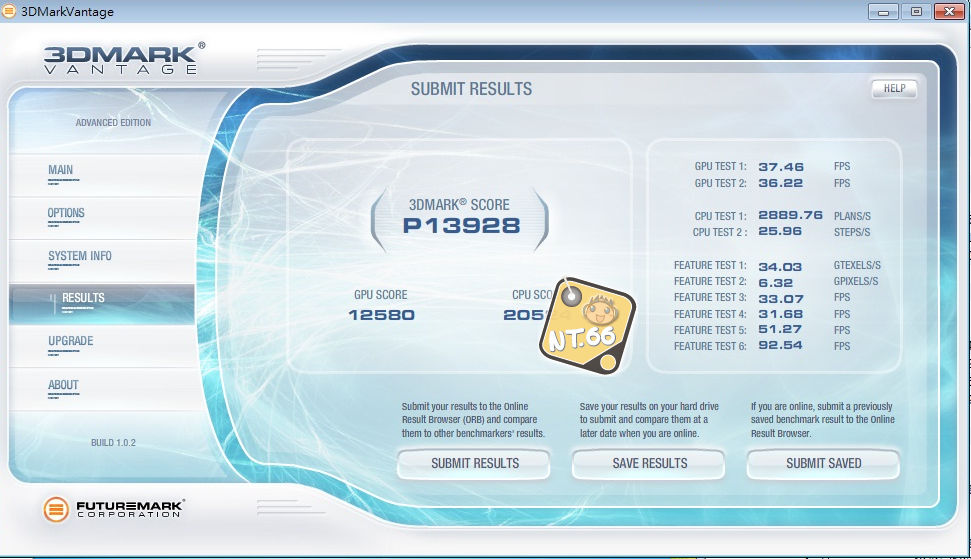

6850在3Dmark Vantage測試的分數

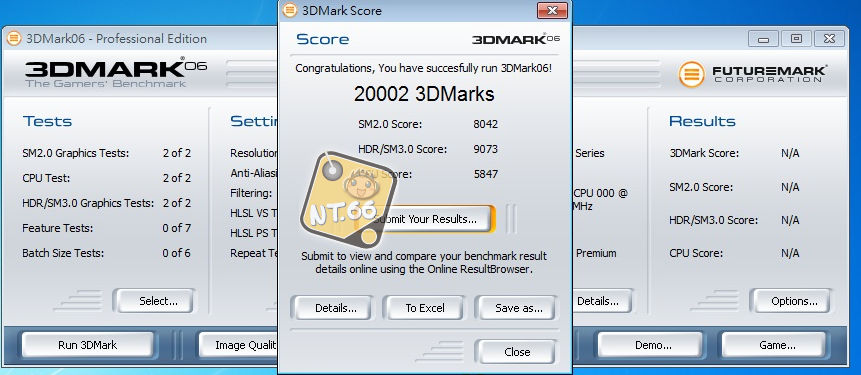

6870在3Dmark06測試結果

6870在Vantage測試結果

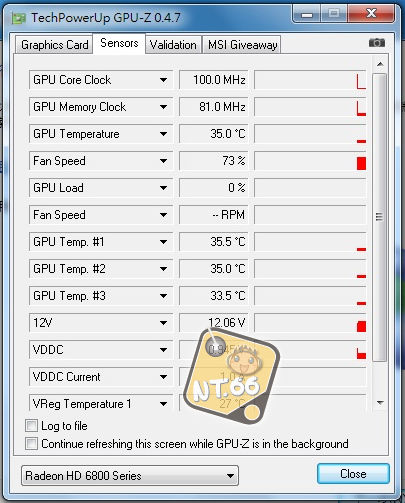

6870待機時溫度風扇轉數

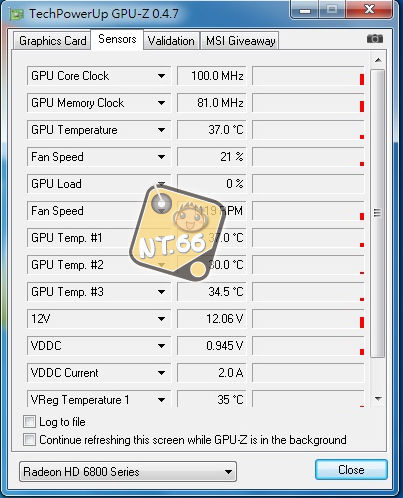

6850待機時數據

Radeon HD 6870 / 6850 皆採用 PCI Express 2.0 × 16 介面，雙插槽散熱設計，6 Pin 外部電源接頭（2 組 / 1 組）。影像輸出部分配備 DVI-I ，DisplayPort，HDMI 端子，最多支援 6 螢幕輸出。
Radeon HD 6800 系列是承襲 Radeon HD 5800 系列架構改良而來的第 2 代 DirectX 11 桌上型繪圖卡產品，採用代號「Barts」的 40nm 製程繪圖核心，由 17 億電晶體構成。透過架構上的改良，以規模尺寸較小的晶片提供較以往更好的效能，也降低功耗，提供更省電，更安靜，也更強大的遊戲體驗
